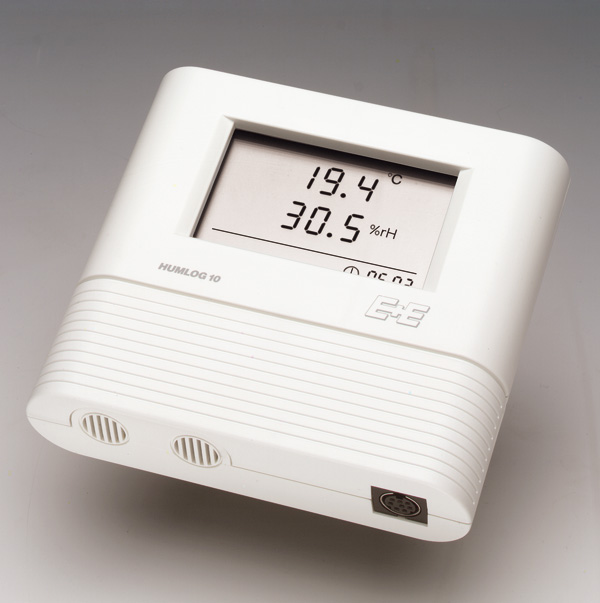

Rejestracja parametrów fizycznych lub elektrycznych zachodzących w procesach produkcyjnych to dziś podstawowy obowiązek spełniający wymagane standardy i normy. Powszechnie stosowane jeszcze do niedawna rejestratory papierowe, zostały prawie całkowicie wyparte przez rejestratory cyfrowe.
![Rejestrator cyfrowy](https://www.akademia-automatyki.pl/wp-content/uploads/2021/08/6_temat_wydania_01-300x300.jpg)
Rejestratory cyfrowe – przykłady
Nie sposób wymienić wszystkich urządzeń służących rejestracji i wizualizacji danych. Rejestratory cyfrowe to cała gama urządzeń dedykowanych dla różnych zastosowań. Rejestracja danych odbywa się tu w pamięci cyfrowej, a użytkownik ma do nich dostęp najczęściej poprzez połączenie z komputerem. Należy pamiętać, że standardem tych urządzeń jest również programowanie częstotliwości rejestrowania danych, co pozwala na dobór okresu rejestracji optymalnego do potrzeb.
Przyjrzyjmy się zatem kilku, najbardziej typowym rozwiązaniom:

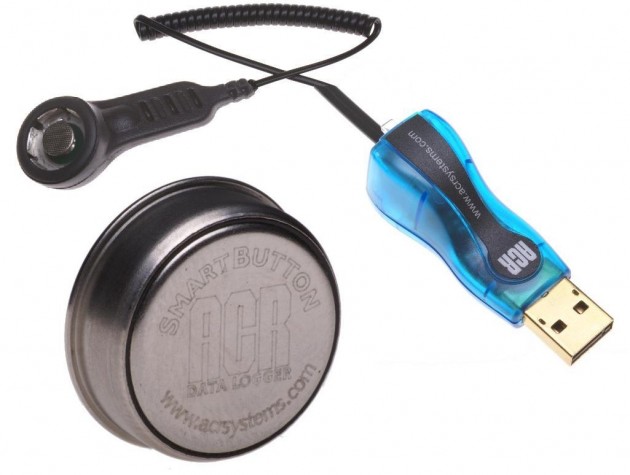

- cyfrowy rejestrator temperatury SMARTBUTTON firmy ACR – to najprostsze urządzenie, które umożliwia rejestrację 2024 temperatur z zakresu -40÷85°C. Posiada wielkość monety. Można go umieścić zarówno na półce magazynu jak i lodówki, a nawet wysłać w przesyłce. Rejestrator wykorzystywany jest m.in. przez stacje sanepidu do monitorowania pracy chłodziarek oraz firmy spedycyjne przy transporcie artykułów spożywczych.
![Rejestrator cyfrowy temperatury SmartButton](https://www.akademia-automatyki.pl/wp-content/uploads/2021/08/smartbutton-300x226.jpg)

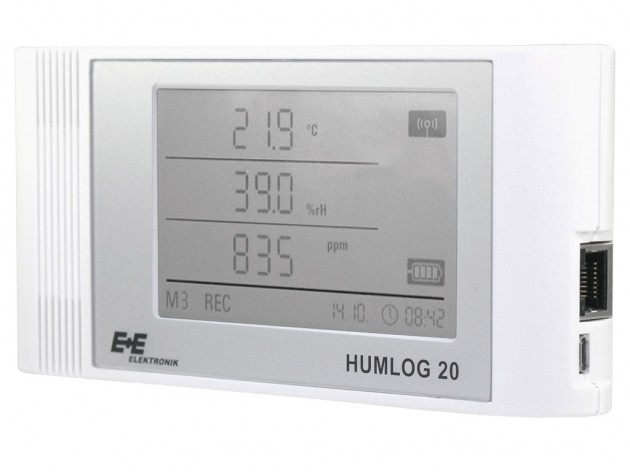

- rejestrator wilgotności i temperatury otoczenia HUMLOG firmy E+E Elektronik – typowy dla warunków środowiskowych. Rejestrator wilgotności służy do monitoringu powietrza w pomieszczeniach użyteczności publicznej (muzea, kina, sale wykładowe, poczekalnie, klasy szkolne) i magazynów (farmacja, magazyny żywności, składowiska produktów). Aktualnie mierzone wartości wskazuje wyświetlacz LCD. Ilość możliwych do zgromadzenia danych wynosi 2 × 60 000.
![Rejestrator cyfrowy wilgotności HUMLOG](https://www.akademia-automatyki.pl/wp-content/uploads/2021/08/HUMLOG-300x225.jpg)

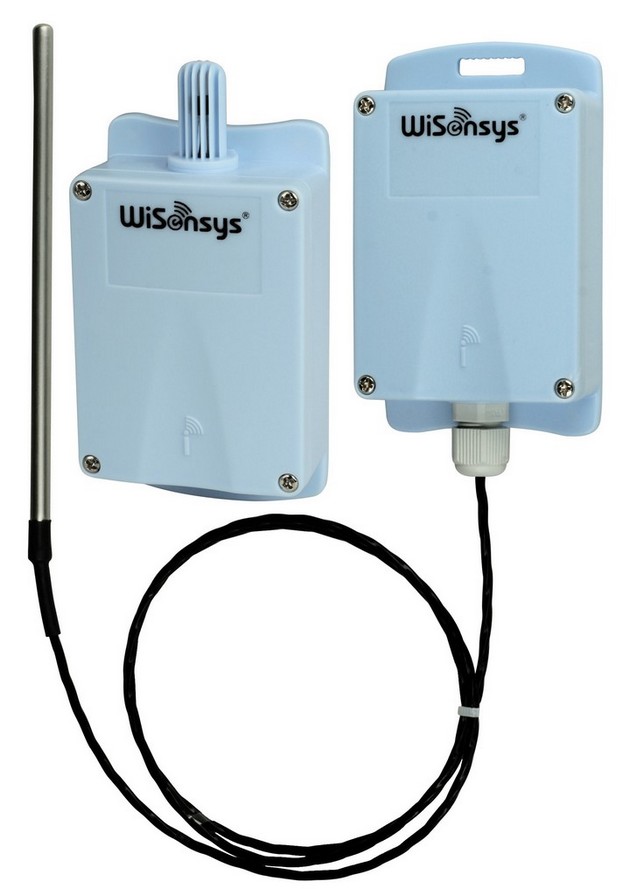

- system bezprzewodowy WiSenSys – przeznaczony do monitoringu dużej przestrzeni, bez konieczności prowadzenia linii kablowych. Zapewnia bieżącą analizę danych, wykrywanie oraz alarmowanie o przekroczeniu dopuszczalnych wartości. Pewnym ograniczeniem tego systemu jest zasięg transmisji danych, warunkowany przez ukształtowanie monitorowanego terenu.
![Bezprzewodowy system rejestracji Wisensys - rejestrator cyfrowy](https://www.akademia-automatyki.pl/wp-content/uploads/2021/08/wisensys-213x300.jpg)
Proste rejestratory cyfrowe stosuje się głównie w branżach pozaprzemysłowych takich jak: rolnictwo i hodowla, budownictwo mieszkalne, monitoring, transport i logistyka. A co najlepiej sprawdzi się w przemyśle?
Rejestratory wideograficzne

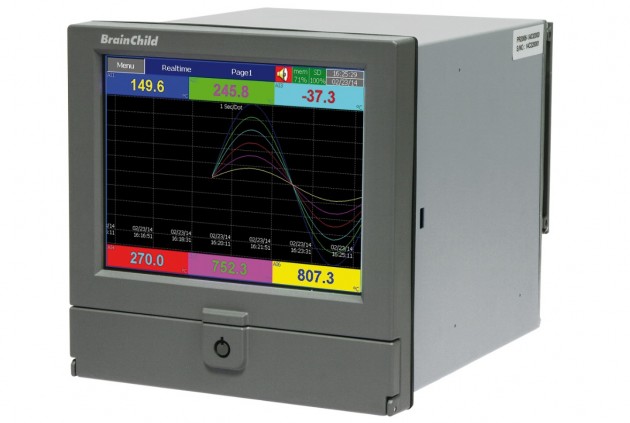

W przemyśle najlepiej sprawdzają się rozbudowane i zaawansowane urządzenia, czyli rejestratory wideograficzne. Przykładem takowego jest rejestrator procesowy PR20. Urządzenie rejestruje różne parametry procesowe, w tym temperaturę. PR20 jest następcą znanych już w Polsce rejestratorów wideograficznych VR06/VR18. Wyróżnia się większą ilością kanałów wejściowych, szybszym czasem zapisu (100 msek), obsługą większej ilości typów czujników (m.in. Pt1000), zwiększoną pojemnością pamięci wewnętrznej.
![Rejestrator cyfrowy wideograficzny PR20](https://www.akademia-automatyki.pl/wp-content/uploads/2021/08/PR20-300x201.jpg)
Rejestrator PR20 prócz sygnałów analogowych może prowadzić rejestrację danych gromadzonych poprzez sieć (Modbus RTU). Dane rejestruje w pamięci cyfrowej i/lub karcie SD (USB). Zastosowany wyświetlacz 5.6” obsługiwany jest dotykowo lub poprzez mysz podłączoną w port USB. Wyświetlacz umożliwia prezentację danych, zarówno w postaci słupków i wykresów, jak i poprzez graficzną wizualizację procesu. Ponadto do zarejestrowanych danych mamy możliwość dodawania odręcznych komentarzy bezpośrednio na ekranie rejestratora z danymi. Rejestratory posiadają także funkcję WebSerwer pozwalającą na podgląd rejestrowanych danych w sieci Internet.
Wraz z systemem radiowym WISENSYS rejestrator PR20 stanowi układ do współpracy z maksymalnie 16 czujnikami radiowymi systemu WISENSYS, takimi jak: czujnik zintegrowanej temperatury, nadajnik do podłączenia zewnętrznego czujnika temperatury, czujnik pomiaru wilgotności i temperatury, nadajnik z wejściem analogowym 4…20 mA, czujnik zwarcia styku, nadajnik z komunikacja RS485 MODBUS, czujnik pomiaru CO2.
Rejestratory dopasowane do aplikacji
Podsumowując, należy pamiętać, że istnieje wiele innych typów aparatury służącej do rejestracji i wizualizacji danych. Z uwagi na każdorazowy dobór urządzenia do specyficznych wymagań zamawiającego, szczegółowa analiza każdego modelu byłaby pozbawiona sensu. Dlatego też skupiliśmy się dziś na przedstawieniu najbardziej typowych rozwiązań.
Więcej szczegółów w temacie rejestratorów cyfrowych znaleźć można na łamach naszego kwartalnika „Pod kontrolą”.
Temat wydania: Zarejestrować i zwizualizować czyli rzecz o rejestratorach
